Sharp GP2D12

Teil 1/2/3/4

Noch mehr Bilder aus der Sicht des GP2D12 Sensors:

Hier noch ein paar Bilder, die ich nicht vorenthalten möchte:

Die Bilder zeigen wie auf der vorherigen Seite links die Sensoranordnung und rechts die Ergebnisse.

Diesesmal wurde aber der Hintergrund weiter weg aufgebaut. So ist der Bereich hinter dem Objekt für den Sharp-Sensor normalerweise nicht erfassbar.

Reinweiß bedeutet kleiner/gleich 8cm Abstand, schwarz größer/gleich 90 cm.

Sensoranschluß rechts
= Sendediode oben und Empfänger unten

Sensoranschluß links

Sensoranschluß oben

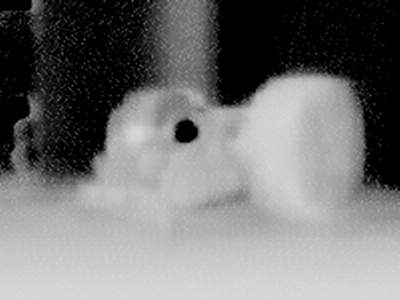

Sensoranschluß unten

Die Bilder entstehen unabhängig vom Umgebungslicht.
Der Sharp-Sensor bringt sein eigenes Licht mit.

Die Entfernung des Sensors von den Innenkanten der Platten im Hintergrund beträgt ca. 1Meter
Trotzdem sind die Ecken noch "sichtbar". Die Reflexion gaukelt dem Sharp einen Lichtfleck vor wo keiner ist.
Hier wird die Schwäche des Triangulationsprinzips deutlich.
