5 Volt Schaltregler

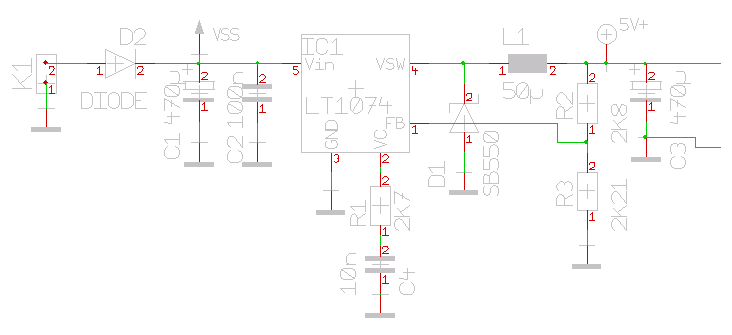

Der Schaltregler ist im Wesentlichen ein Nachbau der Applikation aus dem Datenblatt des LT1074. Nur die Spule muss man selber wickeln. Für die geforderten 50ÁH sind das 35 Windungen auf einem Eisenpulverkern T94-18.
Bei 35 Windungen würde laut Berechnung ein Draht von 1,27mm Durchmesser passen. Hier wurde 1mm benutzt, da ist das Wickeln nicht so anstrengend ;)
Die Berechnungen sind mit dem Programm mini Rinkern Rechner von Wilfried Burmeister ein Kinderspiel. Passende Kerne gibt es bei Reichelt Elektronik.

klick für grosses Bild
